Что такое ВНС – насосная водопроводная станция

Главные функции вегетативной нервной системы

Трофотропная — поддержание гомеостаза (постоянства внутренней среды организма независимо от изменения внешних условий). Данная функция способствует сохранению нормального функционирования организма практически в любых условиях.

В её рамках вегетативной нервной системой регулируются сердечное и мозговое кровообращение, кровяное давление, соответственно температура тела, органические показатели крови (уровень pH, сахар, гормоны и другие), деятельность желёз внешней и внутренней секреции, тонус лимфатических сосудов.

Эрготропная — обеспечение нормальной физической и психической видов деятельности организма в зависимости от конкретных условий существования человека в конкретный момент времени.

Простыми словами — эта функция даёт возможность автономной нервной системе мобилизировать энергетические ресурсы организма для сохранения жизни и здоровья человека, что необходимо, например, в экстремальной ситуации.

В то же время функции вегетативной нервной системы распространяются и на накопление и «перераспределение» энергии в зависимости от активности человека в конкретный момент времени, то есть она обеспечивает нормальный отдых организма и накопление сил.

В зависимости от выполняемых функций, вегетативная нервная система подразделяется на два отдела — парасимпатический и симпатический, а анатомически — на сегментарный и надсегментарный.

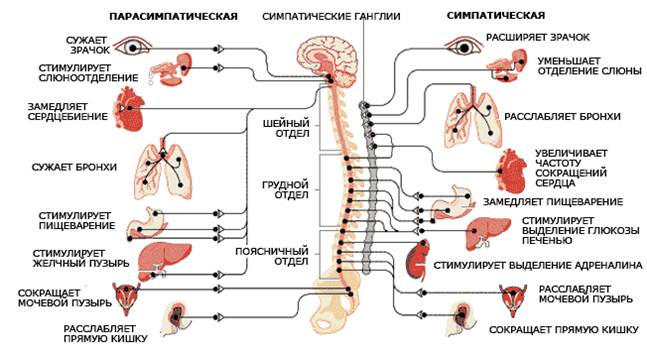

Строение вегетативной нервной системы. Нажмите на изображение для просмотра в полном размере.

В чём разница?

Основное различие между ЦНС (Центральная нервная система) и ВНС (Вегетативная нервная система) состоит в том, что ЦНС является одним из двух основных отделов нервной системы

, тогда как ВНС является одним из двух отделов ПНС (Периферической нервной системы) . Другим отделом нервной системы является периферическая нервная система (ПНС), а другим отделом ПНС является соматическая нервная система. Кроме того, ЦНС состоит из головного и спинного мозга, а ВНС состоит из симпатической и парасимпатической нервной системы.

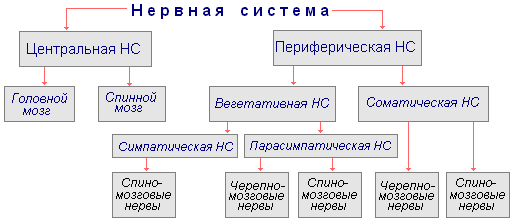

Структура нервной системы человека ЦНС и ВНС являются двумя отделами нервной системы. Они отвечают за регулирование функций организма, реагируя на внутренние и внешние раздражители. Основная функция ЦНС заключается в получении сенсорного выхода из ПНС, обработке и отправке необходимой информации в различные части тела через ПНС, в то время как основная функция ВНС заключается в контроле непроизвольных функций организма, включая частоту сердечных сокращений, пищеварение, частота дыхания, зрачковая реакция, мочеиспускание и сексуальное возбуждение.

Читайте также:

Болит голова после стоматолога: что можно и что нельзя делать после удаления зуба

Содержание

Обзор и основные отличия
Что такое ЦНС
Что такое ВНС
Сходство между ЦНС и ВНС
В чем разница между ЦНС и ВНС
Заключение

Что такое ЦНС

ЦНС (центральная нервная система) является одним из двух основных отделов нервной системы позвоночных. Однако вторым основным отделом нервной системы является периферическая нервная система (ПНС). Два основных компонента ЦНС включают головной и спинной мозг. Мозг находится внутри черепной коробки или черепа, а спинной мозг — внутри позвоночного канала или позвоночного столба. Более того, мозг и спинной мозг состоят из серого и белого вещества. Как правило, серое вещество состоит из нейронов и немиелинизированных волокон, а белое вещество состоит из аксонов и олигодендроцитов.

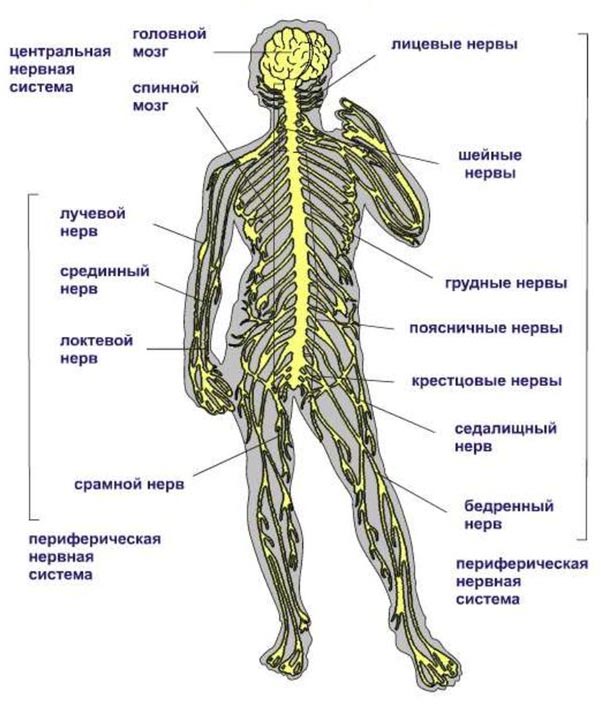

Строение Нервной Система человека

Черепные нервы начинаются от головного мозга, тогда как спинномозговые нервы начинаются от спинного мозга. Как черепные, так и спинномозговые нервы непрерывны с периферической нервной системой. Основная функция мозга включает восстановление сенсорных входов через сенсорные нейроны ПНС, с последующей обработкой и отправкой информации в эффекторные органы через двигательные нейроны ПНС. Мозг отвечает за хранение воспоминаний, генерируя мысли и эмоции. С другой стороны, основной функцией спинного мозга является проведение нервных импульсов «в» и «из» головного мозга. Он также контролирует рефлекторную деятельность.

Что такое ВНС

ВНС (вегетативная нервная система) является одним из двух отделов моторных нейронов ПНС. Напротив, второй отдел двигательных нейронов ПНС — это соматическая нервная система, ответственная за контроль неконтролируемые движения в органах тела. Кроме того, основной функцией ВНС является контроль неконтролируемых движений тела, влияющих на функции внутренних органов. В первую очередь, эти функции включают в себя контроль частоты сердечных сокращений, пищеварения, частоты дыхания, реакции зрачка, мочеиспускания и сексуального возбуждения.

Вегетативная нервная система человека

Кроме того, два компонента ВНС включают симпатическую и парасимпатическую нервную систему. Основная функция симпатической нервной системы — подготовить организм к системе «борись или беги». Напротив, парасимпатическая нервная система является противоположностью симпатической нервной системы, подготавливая организм к системе «отдыха и переваривания». Кроме того парасимпатическая нервная система является, кишечной нервной системой и является нервной системой пищеварительной системы, которая регулирует секрецию кишечника, понимает как химические, так и механические изменения в кишечнике, и контролируя перистальтику, которая заключается в сокращении и расслаблении мышц кишечника.

Сходства между ЦНС и ВНС

ЦНС и ВНС являются двумя отделами нервной системы позвоночных.
Они состоят из нейронов. Это означает, что структурной и функциональной их единицей является — нейрон .
Их основная функция заключается в регулировании функций организма на основе внутренних и внешних раздражителей.
Обе могут принимать участие в регуляции непроизвольных функций организма.

Разница между ЦНС и ВНС

Определение

Надсегментарный отдел ВНС

Это, по сути, главенствующий отдел, отдающий команды сегментарному. В зависимости от ситуации и условий внешней среды он «включает» парасимпатический либо симпатический отдел. Надсегментарный отдел вегетативной нервной системы человека включает в себя следующие функциональные единицы:

Ретикулярную формацию мозга. В ней располагаются дыхательные и центры, контролирующие деятельность сердечно-сосудистой системы, отвечающие за сон и бодрствование. Она представляет собой своеобразное «сито», контролирующее поступающие в мозг импульсы, в первую очередь, во время сна.
Гипоталамус. Регулирует взаимоотношение соматической и вегетативной деятельности. В нём находятся важнейшие центры, которые поддерживают постоянные и нормальные для организма показатели температуру тела, уровень ЧСС, АД, гормональный фон, а также контролирующие ощущения насыщения и голода.
Лимбическая система. Этот центр контролирует появление и угасание эмоций, регулирует режим дня — сон и бодрствование, отвечает за сохранение вида, пищевое и сексуальное поведение.

Так как центры надсегментарного отдела автономной нервной системы отвечают за появление любых эмоций как положительных, так и отрицательных, вполне естественно, что справиться с нарушением вегетативной регуляции вполне возможно самим контролем эмоций:

Читайте также:

Эндопротезы тазобедренного сустава ведущие производители

ослабить или повернуть в позитивное русло ход различных патологий;
купировать болевой синдром, успокоиться, расслабиться;
самостоятельно, без каких-либо лекарственных средств справиться не только с психоэмоциональными, но и физическими проявлениями вегето-сосудистой дистонии.

Это подтверждается статистическими данными: примерно 4 из 5 больных с диагнозом ВСД способны к самовыздоровлению без применения вспомогательных лекарств или лечебных процедур.

По всей видимости, позитивный настрой и самовнушение помогают вегетативным центрам самостоятельно справляться с собственными патологиями и избавлять человека от неприятных проявлений вегето-сосудистой дистонии.

Виды нервной системы человека

Человек может двигаться, разговаривать, мыслить, заниматься различными видами работ только за счет слаженной регулирующей работы подразделов НС. НС имеет несколько подразделов, работа которых тесно взаимосвязана. Выделяют следующие подразделы:

центральный (ЦНС) – головной и спинной мозг;
периферический (ПНС) – нервные стволы и сплетения вне ЦНС;
вегетативный (ВНС) – регуляция работы сосудов, сердца, легких, печени, желудка и т.д.; ВНС имеет два отдела: симпатический (СНС), отвечающий за работу организма в состоянии стресса и парасимпатический (ПНС), регулирующий работу организма в спокойном состоянии.

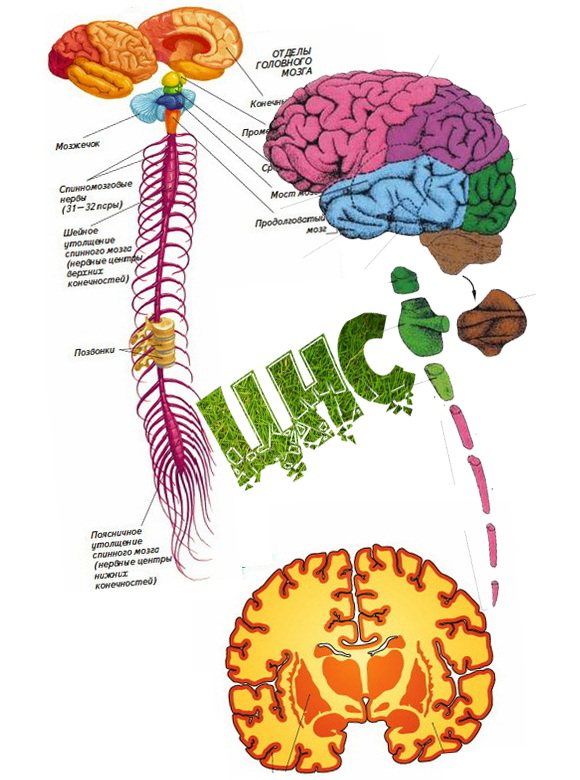

Центральная нервная система человека – строение и функции

ЦНС надежно защищена природой от травм и других воздействий, так как ее части находятся в костных полостях и покрыты защитными оболочками. Это покрытие является непреодолимым препятствием для попадания в мозг многих токсинов и возбудителей инфекций. Мозг погружен в спинномозговую жидкость — ликвор. Ликвор защищает мозг от механических травм, поддерживает постоянное давление и обменные процессы в его ткани.

Центры, расположенные в головном мозге, управляют сложными формами человеческой деятельности. Условно принято разделять головной мозг на ряд отделов. Это большой, промежуточный, задний, средний и продолговатый мозг.

Большой мозг — это два полушария и множество подразделов. Его правая сторона отвечает за функционирование левой половины тела, левая – правой. Полушария делятся на доли:

лобная – координирует произвольную двигательную активность, моторику речи, процессы мышления и свойственного разумному существу поведения;
височная – регулирует обоняние и слух;
теменная – осязание и вкус;
затылочная – поддерживает работу органов зрения.

Промежуточный мозг имеет два подразделения. Первое из них отвечает за сбор сведений о состоянии организма и их транспортировку в большой мозг (таламус). Второе подразделение (гипоталамус) — это главный регулятор работы желез внутренней секреции и их взаимодействия с ЦНС.

В состав заднего мозга входят мост и мозжечок. Эти структуры контролирует проведение нервного возбуждения, координацию походки и любых движений.

Средний мозг (бугры четверохолмия) – группы ядер, контролирующих скрытое зрение и рефлекс, позволяющий производить мгновенный разворот тела при угрожающей опасности.

Читайте также:

Приступы ВСД – как проявляются, и как помочь себе самостоятельно

В продолговатом мозге основным веществом являются отростки нервных клеток с ядрами, состоящими из скоплений самих клеток. Главная функция – контроль за работой таких сложных систем, как дыхательная и сердечно-сосудистая, за правильным выполнением сложных движений.

Спинной мозг регулирует более простые рефлекторные мышечные движения и рефлекторную работу организма, проводит нужную информацию в вышележащие отделы.

Периферическая нервная система человека – строение и функции

Это нервы и их сплетения, которые берут начало из ЦНС. Каждый нерв заключен в миелиновую оболочку. Миелин защищает нерв от травмирования, обеспечивает его питание (в стенках оболочки проходят капилляры) и улучшают проведение нервного возбуждения.

Входящие в состав нерва нервные волокна имеют разные функции. По этому признаку они делятся на два вида:

чувствительные – переносят информацию от тканей в мозг;
двигательные — несут команды, посланные мозгом, органам-мишеням.

Нерв может иметь в своем составе чувствительные, двигательные или смешанные волокна. При поражении смешанных нервов страдают все его функции.

Нервная система — это совершенный механизм, позволяющий управлять , как простыми, так и сложными формами деятельности человека.

Сегментарный отдел ВНС

Сегментарный вегетативный отдел контролируется надсегментарным, является своеобразным «исполнительным органом». В зависимости выполняемых функций сегментарный отдел вегетативной нервной системы подразделяют на симпатический и парасимпатический.

Читайте также:

При наклоне головы вниз кружится голова: в чем причина и что делать

Каждый из них имеет центральную и периферическую части. Центральный отдел состоит из симпатических ядер, располагающихся в непосредственной близости спинного мозга, и парасимпатические черепные и поясничные ядра. Периферический отдел включает в себя:

ветви, нервные волокна, вегетативные ветви, выходящие из спинного и головного мозга;
вегетативные сплетения и их узлы;
симпатический ствол с его узлами, соединительными и межузловыми ветвями, симпатическими нервами;
концевые узлы парасимпатического отдела вегетативной нервной системы.

Помимо того, некоторые отдельные органы «оснащены» собственными сплетениями и нервными окончаниями, осуществляют свою регуляцию и под воздействием симпатического или парасимпатического отдела, и автономно. К таким органам относится кишечник, мочевой пузырь и некоторые другие, а их нервные сплетения называют третьим по счету метасимпатическим отделом вегетативной нервной системы.

Симпатический отдел представлен двумя стволами, идущими вдоль всего позвоночника — левым и правым, которые регулируют деятельность парных органов с соответствующей стороны. Исключение составляет регуляция деятельности сердца, желудка и печени: они контролируются двумя стволами одновременно.

Симпатический отдел в большинстве случаев отвечает за возбуждающие процессы, он главенствует, когда человек бодрствует и активен. Кроме того, именно он «берёт на себя ответственность» за контроль всеми функциями организма в экстремальной или стрессовой ситуации — мобилизирует все силы и всю энергию организма для решающего действия с целью сохранения жизнедеятельности.

Парасимпатическая вегетативная нервная система действует противоположно симпатической. Она не возбуждает, а тормозит внутренние процессы, за исключением происходящих в органах пищеварительной системы. Она обеспечивает регуляцию, когда организм находится в состоянии покоя или во сне, и именно за счёт её работы организму удаётся отдохнуть и накопить силы, запастись энергией.

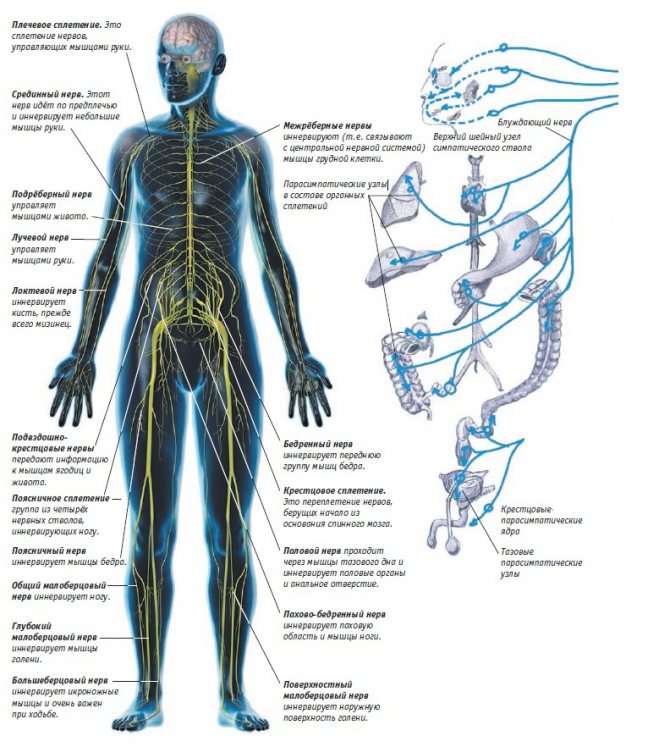

Рефлекторный принцип деятельности нервной системы

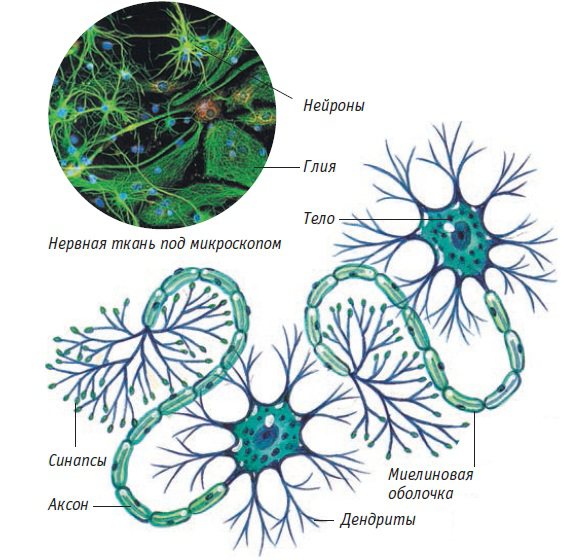

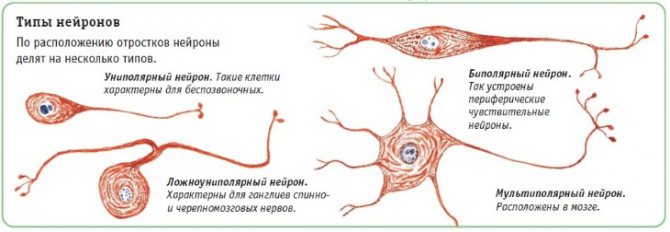

Ткань нервной системы содержит нервные клетки и их отростки. Клетки нервной ткани отвечают возбуждением на раздражение и могут транслировать его клеткам других тканей.

Нервное возбуждение (импульс) движется по цепочке из следующих структур:

рецепторы – окончания нервов в тканях, которые собирают информацию о состоянии организма;
окончания двигательных нервов в тканях;
нервы – отростки нервных клеток, по которым передаются нервные импульсы;
ядра – группа нервных клеток, обрабатывающих поступающие импульсы, анализирующая их и отдающая приказы тканям.

Нервная система способна мгновенно реагировать на любые воздействия:

сведения о любых изменениях поступает от окончаний чувствительных нервов к расположенным в мозге ядрам;
в ядрах проводится анализ полученных сведений и отправляется приказ тканям, как именно нужно ответить на сложившуюся ситуацию;
клетки-мишени (исполнители) немедленно выполняют «указание сверху».

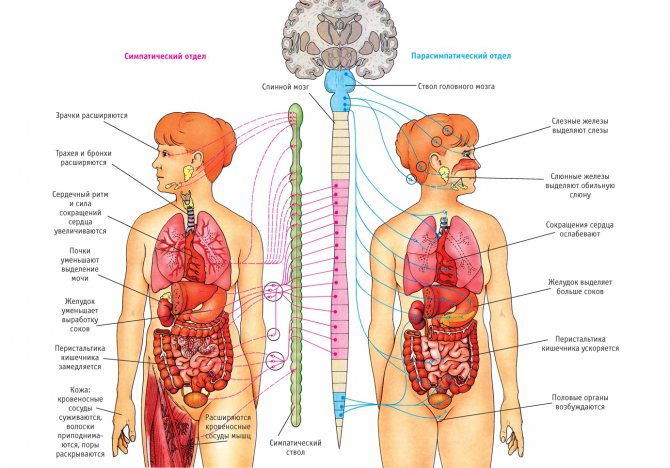

Симпатический и парасимпатический отделы

Вегетативная нервная система контролирует все внутренние органы, причём она может как стимулировать их деятельность, так и расслаблять. За стимуляцию отвечает симпатическая НС. Её основные функции заключаются в следующем:

сужении или тонизации кровеносных сосудов, ускорении кровотока, повышении артериального давления, температуры тела;
учащении сердцебиения, организации дополнительного питания определённых органов;
замедлении пищеварения, снижении перистальтики кишечника, уменьшении выработки пищеварительных соков;
сокращает сфинктеры, снижает секрецию желёз;
расширяет зрачок, активизирует кратковременную память, улучшает внимание.

В отличие от симпатической, парасимпатическая вегетативная нервная система «включается», когда организм отдыхает или спит. Она замедляет физиологические процессы практически во всех органах, концентрируется на функции накопления энергии и питательных веществ. На органы и системы она влияет следующим образом:

снижает тонус, расширяет кровеносные сосуды, за счёт чего снижается уровень артериального давления, скорость движения крови по организму, замедляются метаболические процессы, снижается температура тела;
частота сердечных сокращений снижается, уменьшается питание всех органов и тканей в организме;
пищеварение активизируется: активно вырабатываются пищеварительные соки, усиливается перистальтика кишечника — все это необходимо для накопления энергии;
секреция желёз усиливается, сфинктеры расслабляются, в результате чего происходит очищение организма;
зрачок сужается, внимание рассеивается, человек ощущает сонливость, слабость, вялость и усталость.

Нормальные функции вегетативной нервной системы поддерживаются в основном за счёт своеобразного равновесия между симпатическим и парасимпатическим отделами. Его нарушение — это и есть первый и главный толчок к развитию нейроциркуляторной или вегето-сосудистой дистонии.

Анатомия и физиология

Вегетативная (автономная) нервная система (ВНС, рис. 19.1) – часть нервной системы, деятельность которой направлена на регуляцию жизненно важных функций организма — кровообращения, дыхания, пищеварения, выделения, обмена веществ, терморегуляции — для поддержания гомеостаза и обеспечения физической и психической деятельности организма (рис. 19.2).

Рис. 19.1. Вегетативная нервная система (ВНС)

Рис. 19.2. Парасимпатическая (а) и симпатическая эфферентная иннервация внутренних органов (б)

а — парасимпатическая часть автономной нервной системы, б: 1 — верхний шей ный узел, 2 — срединный шейный узел, 3 — шейно-грудной узел, 4 — спиномозговои узел, 5 — узел симпатического ствола, 6 — парасимпатические постганглионарные нервные волокна, 7 — предвертебральные узлы, 8 — интерстициальный узел

ВНС делится на симпатический и парасимпатический, центральный (надсегментарный) и периферический (сегментарный) отделы.

Кора головного мозга оказывает общее интегрирующее влияние на все высшие вегетативные центры.

Все внутренние органы и системы органов имеют двойную (симпатико-парасимпатическую) вегетативную иннервацию, обеспечивающую упорядоченную деятельность систем, гомеостаз, и общую физическую и психическую деятельность целого организма.

Функция ВНС — обеспечение гомеостаза (постоянства внутренней среды организма), физической и психической деятельности организма (табл. 19.1).

Таблица 19.1. Влияние симпатической и парасимпатической систем на функции органов и тканей

Орган, система, функция	Симпатическая иннервация	Парасимпатическая иннервация
Глаза	Вызывает расширение глазной цели и зрачка	Вызывает сужение глазной щели и зрачка
Сердце	Увеличивает ЧСС (тахикардия), повышает АД, минутный объем	Уменьшает ЧСС (брадикардия), снижает кровяное давление, минутный объем
Коронарные сосуды	Расширяет сосуды	Сужает сосуды
Кровеносные сосуды	Сужает сосуды	Расширяет сосуды
Кишечник	Угнетает перистальтику	Усиливает перистальтику
Почки	Снижает диурез	Увеличивает диурез
Кровь	Повышает свертываемость крови	Понижает свертываемость крови
Основной обмен	Повышает уровень обмена(больший катаболизм)	Понижает уровень обмена(больший анаболизм)
Тонус и обмен веществ в скелетных мышцах	Повышает тонус и уровень обмена	Понижает тонус и уровень обмена
Физическая и психическая активность	Повышает значения показателей	Снижает значения показателей

Симпатическая (симпатоадреналовая) система ответственна за колебания многих гомеостатических констант, обеспечивающих физическую и психическую деятельность организма до максимальных амплитуд.

Парасимпатическая (вагоинсулярная) система — базисная -отвечает за возврат всех констант к исходному уровню для обеспечения гомеостаза покоя.

Обе системы, являясь относительными антагонистами, находятся в состоянии подвижного равновесия, колебательный контур которого различен, с минимальной амплитудой колебания в покое и максимальной — при стрессовых нагрузках (физических и психических).

Изучение функции ВНС проводится с помощью специальных методов (тестов), включающих исследование кожных, сосудистых, висцеральных и других рефлексов у спортсменов.

Смирнов В. М., Дубровский В. И. Физиология физического воспитания и спорта: Учеб. для студ. сред, и высш. учебных заведений. — М.: Владос-пресс, 2002. — 608 с. П. 19.6. ИССЛЕДОВАНИЕ ВЕГЕТАТИВНОЙ НЕРВНОЙ СИСТЕМЫ (ВНС). — С. 508-510.

Что такое ВНС – насосная водопроводная станция

Главная » Строительство » Что такое ВНС – насосная водопроводная станция

24.10.2012

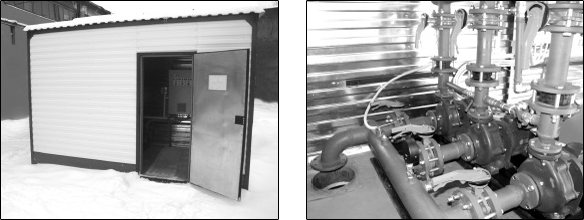

Насосные водопроводные станции

Предназначение насосных водопроводных станций

Насосные водопроводные станции (ВНС) используются для питьевого, хозяйственного и производственного водоснабжения, другими словами для транспортировки воды к сооружениям и потребителям. Применяются насосные водопроводные станции и для систем пожаротушения.

Насосные станции — важнейшее составляющее звено систем водоснабжения в целом. В зависимости от схемы монтажа структурно ВНС в своем составе имеют: от 2-х до 6-ти насосов с электродвигателями, всасывающие трубы и напорные водоводы, водомеры, задвижки, обратные клапана, резервуары и камеры переключения. Насосная станция оборудуется специальной запорной арматурой, а также контрольными измерительными приборами.

На станции предусмотрено электрическое освещение и отопление.

Классификация насосных водопроводных станций

По своему предназначению и способам монтажа в водопроводных системах насосные станции разделяют на следующие типы:

насосная водопроводная станция 1 (первого) подъема;
насосная водопроводная станция 2 (второго) подъема;
насосная повысительная станция;
насосная циркуляционная станция.

Насосные водопроводные станции первого подъема должны подавать воду от источника до очистных систем (если вода нуждается в очистке) или непосредственно сразу в распределительную водопроводную сеть, сооружение или водонапорную башню.

Насосным станциям второго подъема необходимо подать воду от резервуаров с очищенной водой, в которых скапливается вода после прохождения очистных сооружений, в водонапорные башни или в распределительные водопроводные сети.

Для повышения и поддержания давления в водопроводных сетях используются насосные повысительные станции.

С помощью циркуляционных насосных станций отработанная вода в промышленных системах подается на охлаждающие и очистные системы, а затем возвращается снова в систему для промышленного использования.

По организации бесперебойности в работе, насосные станции классифицируют по трем классам:

I (первого) класса – не допускаются перерывы в работе насосов;
II (второго) класса – допускаются перерывы в работе насосов на время, которое необходимо для введения в действие (включения) резервных насосов;
III (третьего) класса – возможный перерыв подачи воды по времени, которое необходимо для ликвидации аварии.

Для обеспечения надежности и беспрерывности закачки воды, на водопроводных станциях предусматриваются резервные агрегаты (насосы). Количество резервных насосов и оборудования определяется согласно техническим условиям.

Производительность ВНС

Давление воды в системе определяется рельефом местности и значением свободного напора в системе.

Для выбора производительности и типа насосов ВНС, необходимо учитывать какой объем воды потребляет объект водоснабжения, режим водопотребления, а также размер регулирующих емкостей (резервуаров). В обязательном порядке учитывается совместная работа насосов водопроводной сети.

Требования к всасывающим и напорным трубам насосных водопроводных станций

Диаметр труб (всасывающих и напорных) внутри насосных станций определяется по диаметру в зависимости от рекомендованной скорости протекания по ним воды.

Для труб, работающих на всасывание, рекомендуемая скорость составляет:

в диапазоне 1.00 — 1.20 метров за секунду (при диаметре трубы меньше 250 миллиметров);
в диапазоне 1.20 — 1.60 метров за секунду (при диаметре трубы больше 250 миллиметров).

Для труб (напорных) значения скорости другие:

в диапазоне 1.50 – 2.00 метров за секунду (при диаметре трубы меньше 250 миллиметров);
в диапазоне 2.00 — 2.50 метров в секунду (при диаметре трубы более 250 миллиметров).

Увеличить расчетную скорость воды в напорных трубах по отношению к экономическим скоростям возможно применением труб меньшего диаметра. В результате, можно уменьшить и размеры корпусов насосных водопроводных станций.

Схемы монтажа оборудования ВНС

С целью удобства монтажа и последующей эксплуатации оборудования насосных водопроводных станций целесообразно использовать насосы одного типа и одинаковой производительности.

Насосы внутри корпуса насосных водопроводных станций могут монтироваться (располагаться) по нескольким схемам:

в один ряд, при этом оси располагаются параллельно;
в один ряд, при этом оси располагаются вдоль одной оси;
по два и более ряда, при этом оси располагаются параллельно в каждом из рядов;
по два ряда, при этом оси располагаются по одной прямой в каждом ряду.

Утвержденная схема расположения насосных агрегатов в корпусе (здании) насосной станции согласно нормативным требованиям должна обеспечивать компактные размеры самого здания станции, удобство установки и демонтажа оборудования, а также простоту и удобство эксплуатации технических средств насосной станции. Для этого, перед принятием решения о выборе схемы монтажа агрегатов станции, анализируется и учитывается:

конкретные условия проектирования станции;
размеры и необходимое количество насосных агрегатов;
необходимость заглубления насосной станции в грунт, производственные работы при этом;
размер и количество всасывающих камер колодца (водоприемного);
размеры и количество резервуаров (баков) для чистой воды;
состояние арматуры, которой оборудуют напорные трубопроводы;
другие важные факторы и условия.
Чтобы повысить надежность работы водопроводной станции, насосы необходимо устанавливать под залив, когда уровень жидкости в резервуаре (баке, водоеме) самый низкий. Если ось насоса водопроводной станции будет находиться выше низшего уровня воды, то необходимо учитывать, чтобы это превышение было меньше допустимого значения высоты или уровня всасывания насосов ровно на величину (значение) потерь давления напора воды во всасывающем трубопроводе.

Машинное отделение насосной водопроводной станции

Размеры машинной части насосной станции рассчитываются, исходя из нормативной ширины проходов:

непосредственно между агрегатами насосов – от одного до 1,2 метров;
между стеной здания и агрегатами – от 0,70 до 1.00 метра;
между фундаментом, на котором монтируются агрегаты, и распределительным щитком – 1.5 метров;
между статическими выступающими узлами оборудования – 0,7 метров.

Машинное отделение насосной станции обязательно оборудуется дополнительными агрегатами:

вакуум — насосами для заполнения основных насосов при их запуске, в случае если насосы смонтированы не под заливом (в насосных водопроводных станциях третьего класса разрешается для этой цели установить на всасывающей линии приемный клапан);
дренажные насосы, которые удаляют, просочившиеся грунтовые воды из корпусов насосных станций, которые заглублены;
подъемно-транспортные механизмы, которые используются для установки и демонтажа основного технического оборудования станции (подвесной кран (балка), мостовой кран, таль с кошкой и др.).

Особенности монтажа коммуникаций насосных водопроводных станций

Коммуникации насосных станций необходимо выполнять стальными трубами на сварке. Арматура и насосы присоединяются к трубам с применением фланцев. Все трубопроводы и арматуру следует располагать на опорах.

Как правило, все напорные и всасывающие трубопроводы в корпусе (помещении) насосной станции прокладывают над поверхностью пола. В исключительных случаях допускается их монтаж в подвалах или в каналах, закрывающихся съемными щитами.

Независимо от количества насосов, всасывающих линий должно быть не меньше двух. Всасывающие линии целесообразно оборудовать задвижками. Это дает возможность проводить демонтаж насосов в любых условиях (режимах) их работы, а также будет возможность присоединить к всасывающим линиям по два и более насоса.

Главное внимание необходимо уделить монтажу всасывающих труб, при установке в сооружениях, которые очищают воду, так как в трубы не должен всасываться воздух и затягиваться осадок со дна очистного сооружения.

При монтаже напорных линий насосной станции, их оборудуют задвижками. Между задвижкой и насосом устанавливают обратные клапана.

Для постоянного измерения и учета за расходом воды, перекачиваемой насосами станции, в машинном отделении непосредственно на напорных трубопроводах устанавливаются водомеры.

Электропитание ВНС

С целью обеспечения бесперебойной работы насосных водопроводных станций, на трансформаторных подстанциях устанавливаются резервные трансформаторы из расчета обеспечения 100% резерва.

Для обеспечения резервным питанием насосных станций, их подключают к двум независимым источникам питания, запитывают двумя отделенными фидерами по кольцу или устанавливают резервные агрегаты на электростанциях.

В машинном отделении устанавливается щит низкого напряжения. Он нужен, чтобы принимать и распределять электроэнергию. На щите низкого напряжения монтируются низковольтные приборы, аппараты и соединения.

Для запуска насосов малой и средней мощности на насосных станциях применяются синхронные и асинхронные электродвигатели, работающие на переменном токе и напряжением сети 220/300 или 500В.

Для насосных агрегатов большой мощности (более 200 КВт) применяются электродвигатели, работающие на переменном токе напряжением 3000 и 6000 В.

Автоматизация работы насосных водопроводных станций

На автоматизированных насосных водопроводных станциях все операции, которые связаны с пуском, остановкой оборудования, контролем технического состояния насосного и силового оборудования, осуществляются в запрограммированной последовательности автоматами практически без участия обслуживающего персонала. Человеческий фактор присутствует лишь при налаживании, пуске и периодическом осмотре аппаратуры автоматизированной системы.

Автоматизация работы ВНС осуществляется посредством соединения в единую схему приборов и аппаратов автоматизированного управления. Большим спросом пользуются развернутые схемы автоматизации основных рабочих этапов насосной станции. В развернутых схемах рабочие агрегаты, а также соединения между ними, располагают в очередности выполнения приборами операций.

Запуск насосов и последующая их остановка производятся импульсами от специальных реле. Реле фиксируют уровень воды в резервуарах (водоемах) или баках водоподающих (напорных) башен, а также изменение давления в водопроводной сети. Эти изменения в виде импульсов от реле и управляют работой насосов.

Чаще всего используются следующие реле:

Реле уровней поплавкового типа, которое состоит из коромысла и контактного устройства. В резервуар с водой опускается поплавок, который подвешивается на нити и перебрасывается через блок. Поплавок уравновешивается грузом. На нити крепятся две переключающие шайбы на разных уровнях. При достижении максимального или минимального уровня жидкости в резервуаре, шайбы проворачивают коромысло, которое замыкает контакты. Соответствующие контакты размыкают или замыкают электроцепи управления насосных агрегатов, таким образом, сигнализируя о достижении водой предельных уровней в резервуаре.
Электродное реле уровней в своем составе имеет электроды и катушки пускового реле. При достижении максимального уровня воды до соответствующего электрода, цепь пускового реле замыкается, реле срабатывает и включает цепь управления электронасоса. В случае достижения уровнем воды нижнего электрода, реле обесточивается и размыкает цепь управления. Электродное реле работает на переменном токе.
Реле давления или электронный контактный манометр, состоит из пружины (трубчатой), которая соединяется с трубой и связанна со стрелкой. На стрелке имеется подвижный контакт. Если изменяется давление воды в трубопроводе, подвижный контакт на стрелке замыкается с нужным неподвижным контактом. В результате, замыкается и размыкается управляющая насосом (исполнительная) цепь.

Последовательность работы типовой насосной станции

Частотный преобразователь, получив сигнал от датчика давления, плавно запускает первый насос. Если потребление воды растает, то частота увеличивается. При достижении частотой максимального значения, насос напрямую подключается к электросети. Частотный преобразователь, в свою очередь, отключается от первого насоса и плавно начинает запускать второй насос. Если производительность двух насосов окажется недостаточной, второй насос тоже напрямую подключается к электросети, а частотный преобразователь начинает разгонять третий насос. В такой же последовательности запускаются остальные насосы насосной водопроводной станции. Преимущества такой схемы запуска насосов в экономии электрической энергии и достижении высокой точности поддержания давления. Рекомендуется для насосов, имеющих мощность до 55 кВт.

Возможно управление насосами с применением по одному частотному преобразователю на каждый насос. В данном случае, производительность типовой насосной станции (водопроводной) зависит от параллельного изменения частоты вращения всех подключенных насосов. Этот способ управления рекомендуется для насосов, имеющих мощность до 200 кВт.

Помещения (корпуса) насосных водопроводных станций

Для построения подземной (заглубленной) части корпуса насосных водопроводных станций, применяется бетон и железобетон, для наземной части здания, а также павильонов, применяется кирпич.

Практикуется строительство зданий также из сборочных железобетонных элементов.

Заглубленные (подземные) насосные станции можно проектировать без построения наземного павильона.
